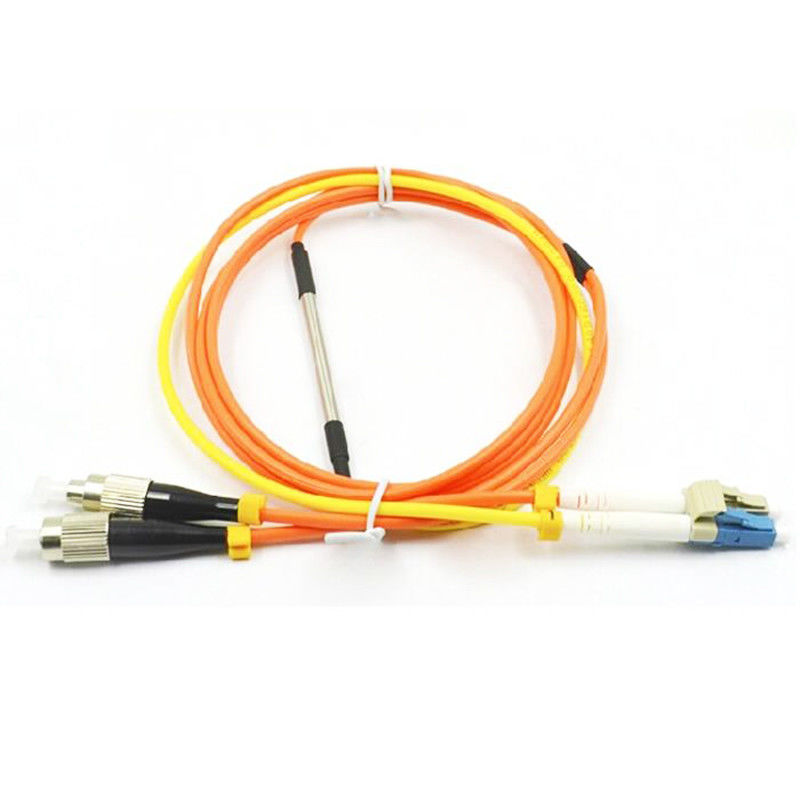

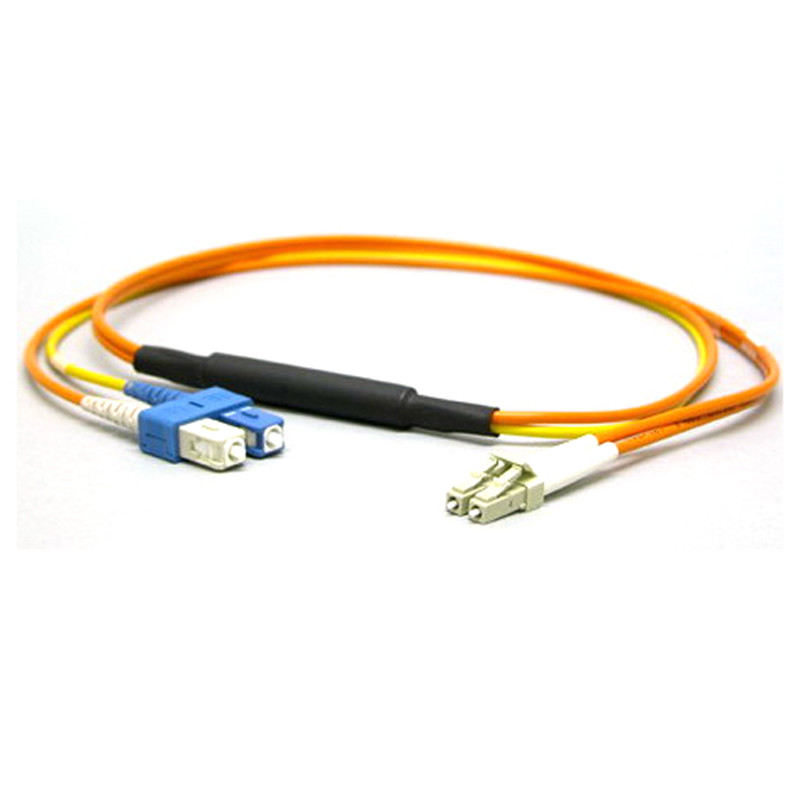

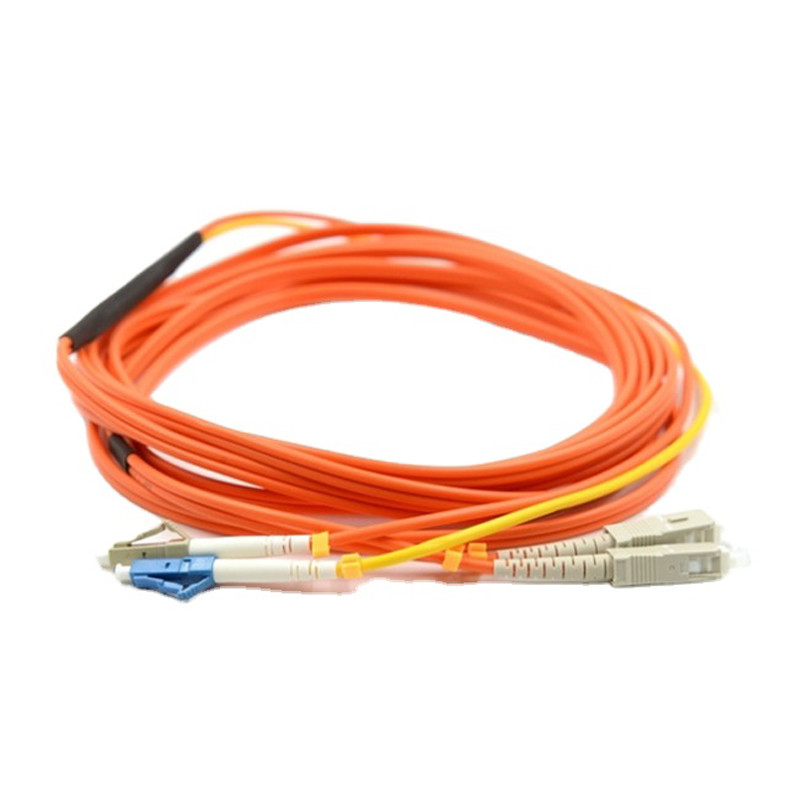

単モードに多重モード光ファイバーのパッチ・コード  モード調節繊維パッチの鉛

Patchcordsを調節するモード

記述

Patchcordを調節するギガビットのイーサネット1000BASE-LX解決のモードは使用のために設計されている。

この複式アパートのパッチ・コードは2つの端の1つのマルチモード・ファイバの関係への単モード繊維のオフセットの各端のコネクターから成っている。それはIEEE 802.3zの塗布の標準と迎合的である。このパッチ・コードは- LXに1300のnmのトランシーバー モジュールがギガビットのイーサネットに使用するように必要である。
モード調節のパッチ・コードは長さが2メートルと5メートルの間にである。それは実用的これらの限界の外の長さのこれらのpatchcordsがあるためにではない。
モード調節のパッチ・コードは多数信号を除去する。

特徴

• 多重モードSCのパッチ盤への改宗者Singelemode LC GBIC

• 62.5/125および8.3/125

• 信号の損失の相殺によるMMF上の動かされた1000Base-LXギガビットのイーサネット

• SCのパッチ・ベイが付いているマルチモード・ファイバの背骨のLC GBICの単モードトランシーバーを使用しなさい

• マルチモード・ファイバの中心からの単モードレーザーの進水を相殺する

• 寿命の限定保証

モード調節ケーブルの仕事いかに
この調節の繊維光学のパッチ・コードのための必要性はギガビットのイーサネットに使用するthe-LXまたはlong-wave （1300nm）トランシーバー モジュールの単モード進水の性質が原因である。

マルチモード・ファイバの中心に単モードレーザーを進水させるにより発生する繊維の反対側で受信機を混同する多数信号を引き起こすことができる。

その場合では、モード調節のパッチ・コードは単モード進水がマルチモード・ファイバの中心から相殺されるようにすることによってこれらの多数信号を除去する。

このオフセット ポイントは典型的な多重モードLEDの進水に類似している進水を作成する。（下の図表を見なさい）

モード調節ケーブルを取付ける方法
あなたのギガビットLXスイッチがSCまたはLCのコネクターが装備されていたら、にケーブルの黄色い足を（単モード）接続すること確実であるために送信側を、へのオレンジ足は（多重モード）装置の側面を受け取る。

この構成が両端で維持されることは命令的である。交換はのケーブルの植物の側面で送受信するためにしかすることができない。（下の図表を見なさい）

指定
