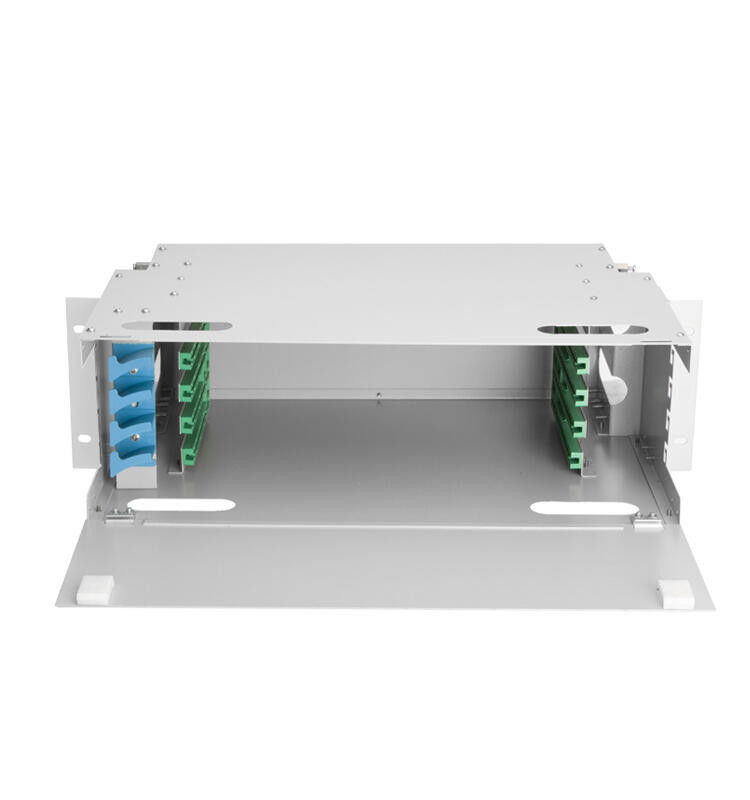

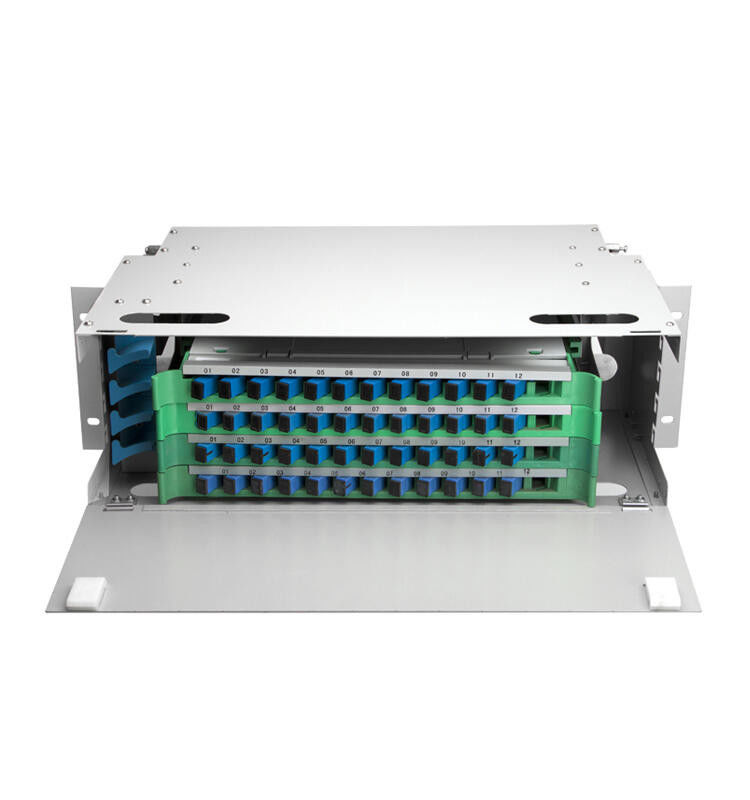

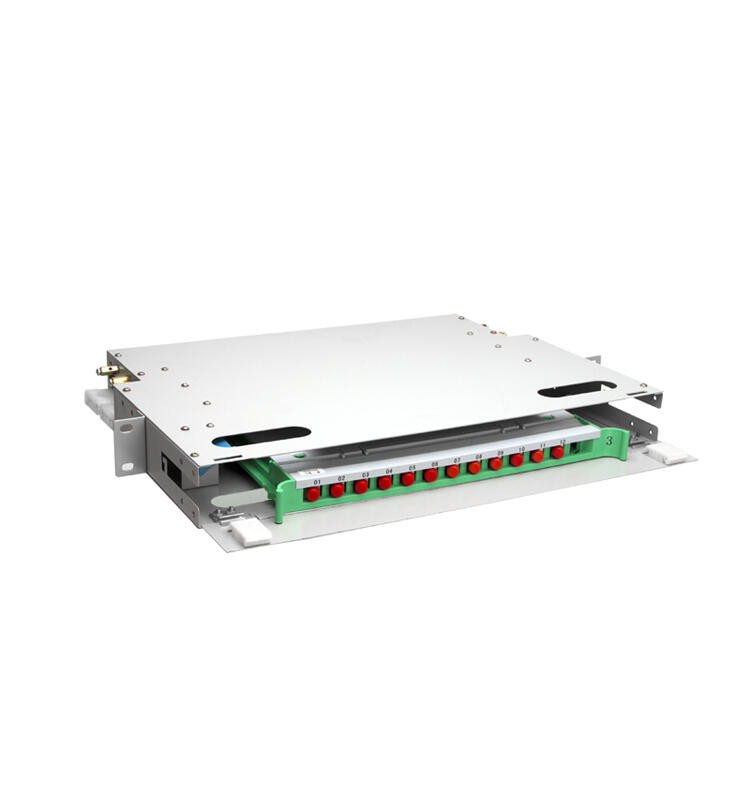

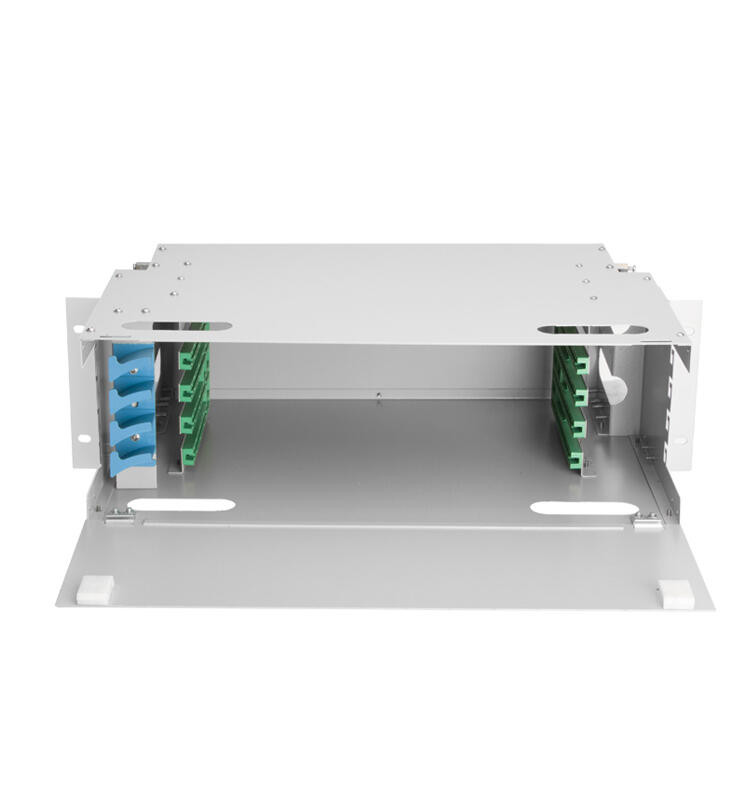

12 144 FC繊維の終了フレームODF 19インチ

19インチの光学配線盤（ODF）

記述

主に光学配線盤（ODF）が光ファイバーおよび光ケーブルを接続し、予定するのに使用されている。それは光学伝達ネットワークと光学伝動装置間の、またアクセス ネットワークの光ケーブル間の繊維の交差に適当である。

適用

• FTTXシステム
• PONネットワーク
• CATVリンク
• 光シグナルの配分

特徴

• 19'いろいろな種類の棚およびキャビネットのために利用できる標準的な土台。
• 金属は、静的な電気プラスチック吹きかかった。端正な出現、適度な構造。
• すべてはモジュールとして設計されている;すべての操作は箱の前側ですることができる。適用範囲が広い取付け。維持管理のために便利。
• 容量のために容易、アダプターの傾斜を拡大すること便利な象眼細工の取付け30oである
• リボンおよび束両方繊維ケーブルのために適した。
• 各スプライスの皿は12FC、SC、STのLCの（複式アパートの）アダプターと締め金で止めることができる。
• プラスチック構造、完全な出現のlegerity
• パッチ・コードの曲げ半径を保障し、レーザーの非常に熱い目を避けなさい。
• 融合および配分の記録をすること容易な種類のsplicingandの配分の印

光電特性

• グラウンド ワイヤー セクション:>6mmの²。
• 挿入損失:≦0.2dB.
• コネクターの損失:≦0.5dB.
• リターン・ロス:UPC≧ 50dB、APC≧ 70dB。
• プラグの耐久性の生命および>1000時を引っ張るため。
• 絶縁抵抗2x104MΩ /500V （DC）。
• 電気強さ:それできる3000V （直流）/1min故障/アークの飛行現象なしで抗するため。

機械特性

• 抑制特性:GB5169.7 Aの試験の標準。
• 信頼できる底から入って来られる繊維ケーブルは防水する。
• 箱ボディの表面は表面の表面が大きいより1000Nより大きい圧力に耐えることができる。
• ドアの外的な側面は200Nより大きい縦圧力に抗できる

指定
