| 起源の場所: | 中国 |
|---|---|
| ブランド名: | SKYLYNN or OEM, ODM |
| 証明: | ISO, ROHS, CE |
| 最小注文数量: | 10PCS |
| パッケージの詳細: | PPは、内部箱、外箱袋に入れる |
| 受渡し時間: | 2-7幾日 |
| 支払条件: | T/T、L/Cの西連合 |
| 供給の能力: | 800,000 |
| モデルいいえ。: | 繊維光学PLCのディバイダー裸繊維のタイプ | 配達: | FOB |
|---|---|---|---|
| ハイライト: | 1260nm 1x8 Bare Fiber FTTH Products,FTTH Products 1260nm,0.4db ftthの繊維光学の終了箱 |
||

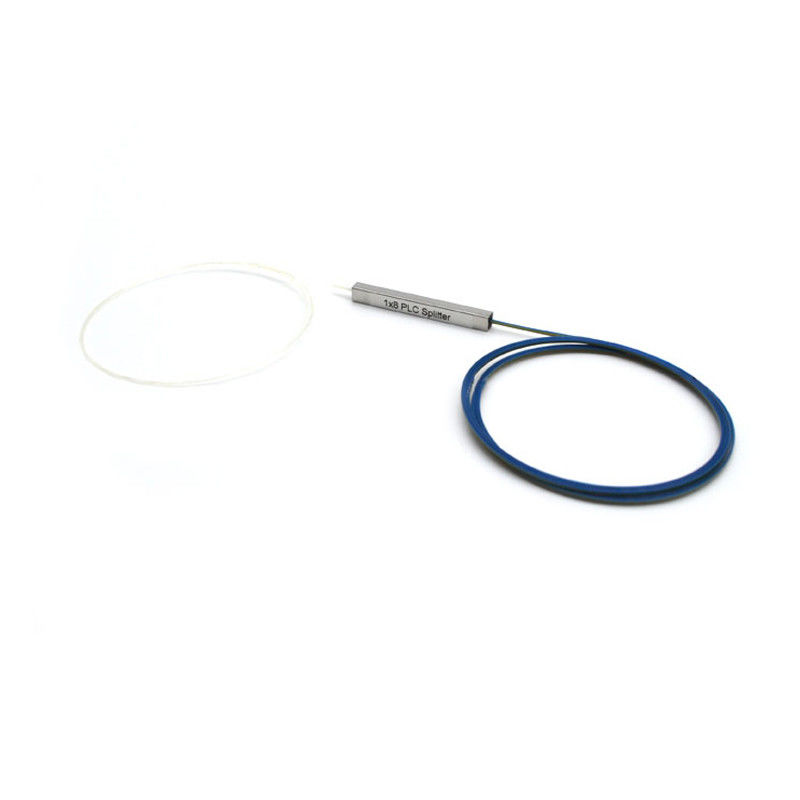

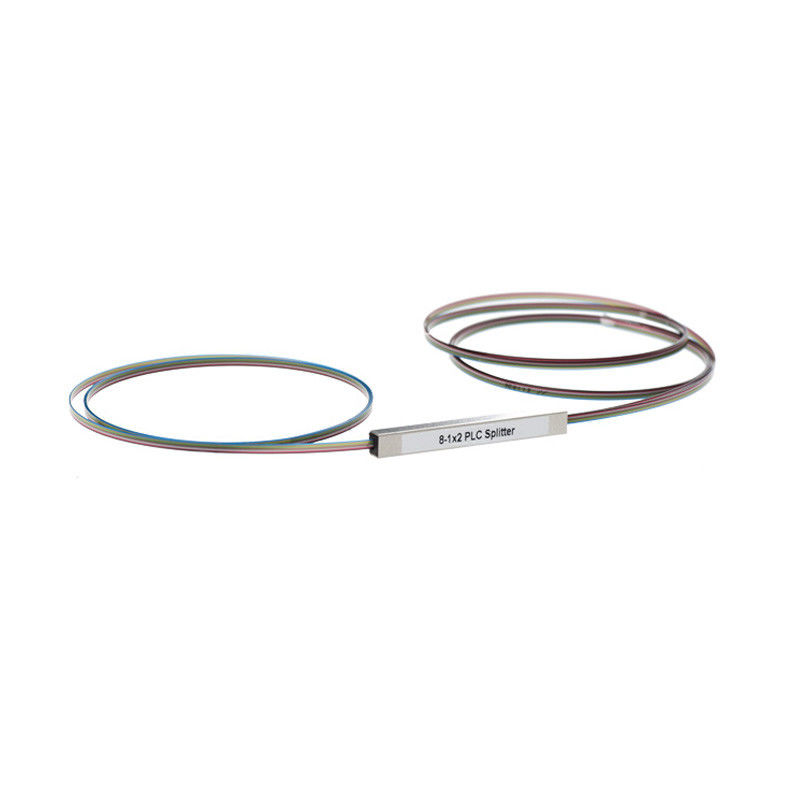

PLC （平面の光波回路）のディバイダーは1つの入力繊維からの多数の出力繊維への割れた比率の単一モードのディバイダーである。利用できる割れた計算は次のとおりである:1x4、1x8、1x16および1x32。PLCのディバイダーは900µmの緩い管の単モード繊維と利用でき、終えられるまたはあなたの必要性として未終了。Unconnectorized PLCのディバイダーは容易な接続するか、またはconnectorizationのためのコネクター無しに来る。コネクタ付PLCのディバイダーは繊維光学のあなたの選択と利用できる。コネクター:LC/UPC、LC/APC、SC/UPC、SC/APC、FC/UPC、FC/APCおよびST/UPC。
低い挿入損失
低いPDL
コンパクト デザイン
よいチャネル間の均等性
広い作動の波長:
1260nmから1650nmへの
広い実用温度:
-40℃から85℃への
高い信頼性および安定性
FTTXシステム
PONネットワーク
CATVリンク
光シグナルの配分
Telcordia GR-1209-CORE
Telcordia GR-1221-COR
RoHS
表1 – 1×N PLCのディバイダー
| 変数 | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 |
| 作動の波長（nm） | 1260~1650 | ||||||
| 繊維のタイプ | G657A1か顧客は指定した | ||||||
| 挿入損失（dB） （P/Sの等級） | 3.8/4.0 | 7.1/7.3 | 10.2/10.5 | 13.5/13.7 | 17/17.4 | 20。/20.4 | 23.8/24.2 |
| 損失の均等性（dB） | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 | 2 | 2.5 |
| 分極の依存した損失（dB） | 0.2 | 0.2 | 0.2 | 0.25 | 0.3 | 0.35 | 0.4 |
| リターン・ロス（dB） （P/Sの等級） | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
| 指向性（dB） | 55 | 55 | 55 | 55 | 55 | 55 | 55 |
| 波長の依存した損失（dB） | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | 0.5 |
| 一定温度（- 40~85 ℃） （dB） | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 |
| 実用温度（℃） | -40~85 | ||||||
| 保管温度（℃） | -40~85 | ||||||
| 装置次元（mm） | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | N/A |
| モジュール次元（mm） | 100x80x1 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | 140×115×18 |
| ミニ モジュール次元（mm） | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x80 | N/A |
表2 – 2×N PLCのディバイダー
| 変数 | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
| 作動の波長（nm） 1260~1650 | ||||||
| 繊維のタイプG657A1か顧客は指定した | ||||||
| 挿入損失（dB） （P/Sの等級） | 4 | 7.6 | 11 | 14.4 | 17.5 | 21 |
| 損失の均等性（dB） | 0.6 | 1 | 1.2 | 1.5 | 1.8 | 2.2 |
| 分極の依存した損失（dB） | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
| リターン・ロス（dB） （P/Sの等級） | 0.2 | 0.2 | 0.3 | 0.3 | 0.4 | 0.4 |
| 指向性（dB） | 55 | 55 | 55 | 55 | 55 | 55 |
| 波長の依存した損失（dB） | 0.3 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 |
| 一定温度（- 40~ | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 |
| 85 ℃） （dB） | ||||||
| 実用温度（℃） | -40~85 | |||||
| 保管温度（℃） | -40~85 | |||||
| 装置次元（mm） | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 |
| モジュール次元（mm） | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 |
| ミニ モジュール次元（mm） | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x80 |
