| 起源の場所: | 中国 |
|---|---|
| ブランド名: | SKYLYNN or OEM, ODM |
| 証明: | ISO, ROHS, CE |
| 最小注文数量: | 10PCS |
| パッケージの詳細: | PPは、内部箱、外箱袋に入れる |
| 受渡し時間: | 2-7幾日 |
| 支払条件: | T/T、L/Cの西連合 |
| 供給の能力: | 800,000 |
| モデルいいえ。: | 鋼鉄管のディバイダー | 配達: | FOB |
|---|---|---|---|
| ハイライト: | 1x2鋼鉄管のディバイダー,鋼鉄管のディバイダー1650NM,繊維光学plcのディバイダー1x8 |
||

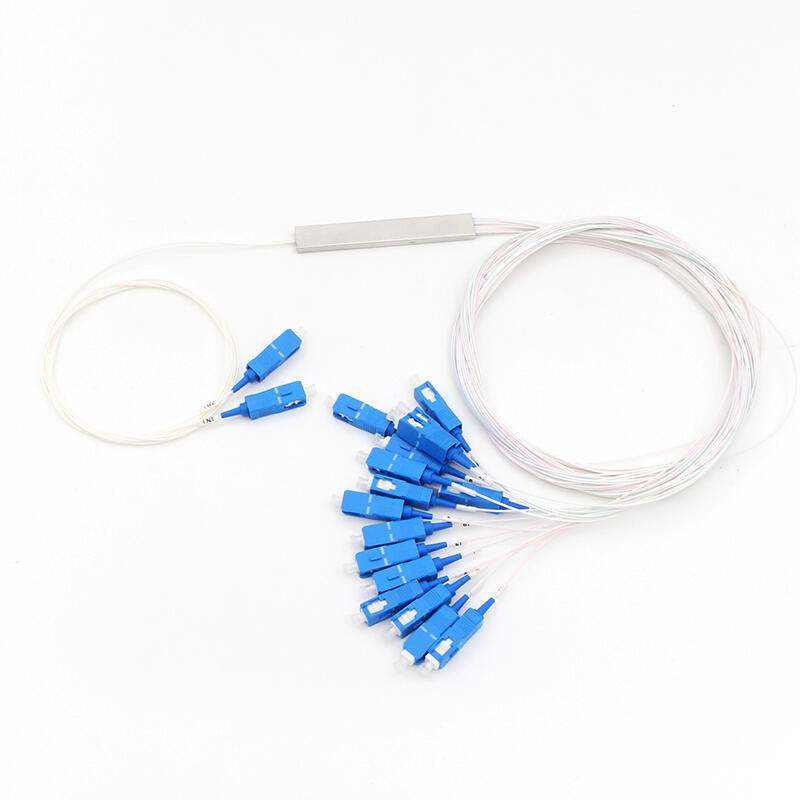

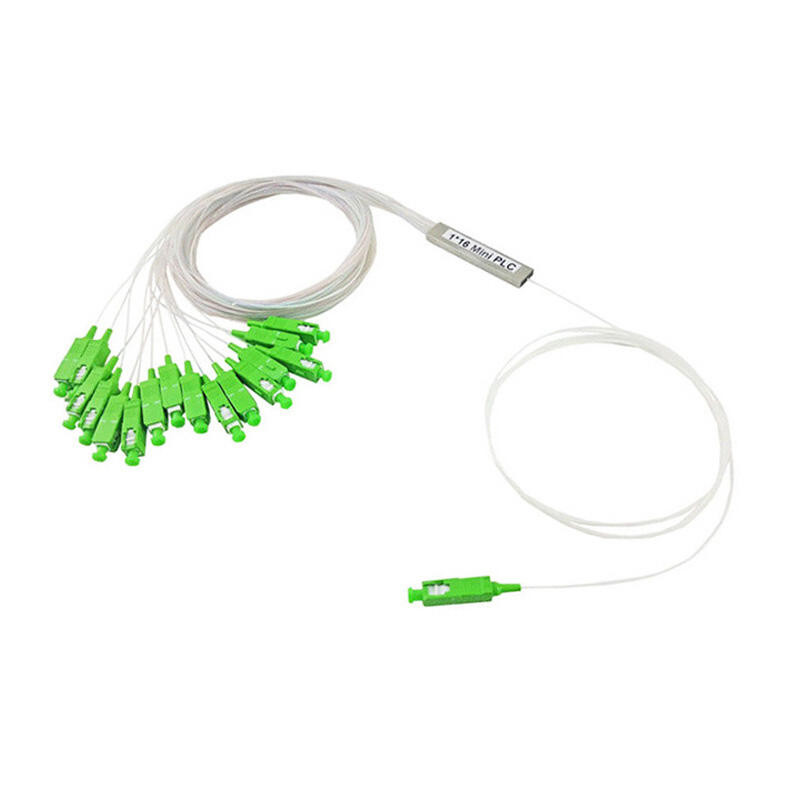

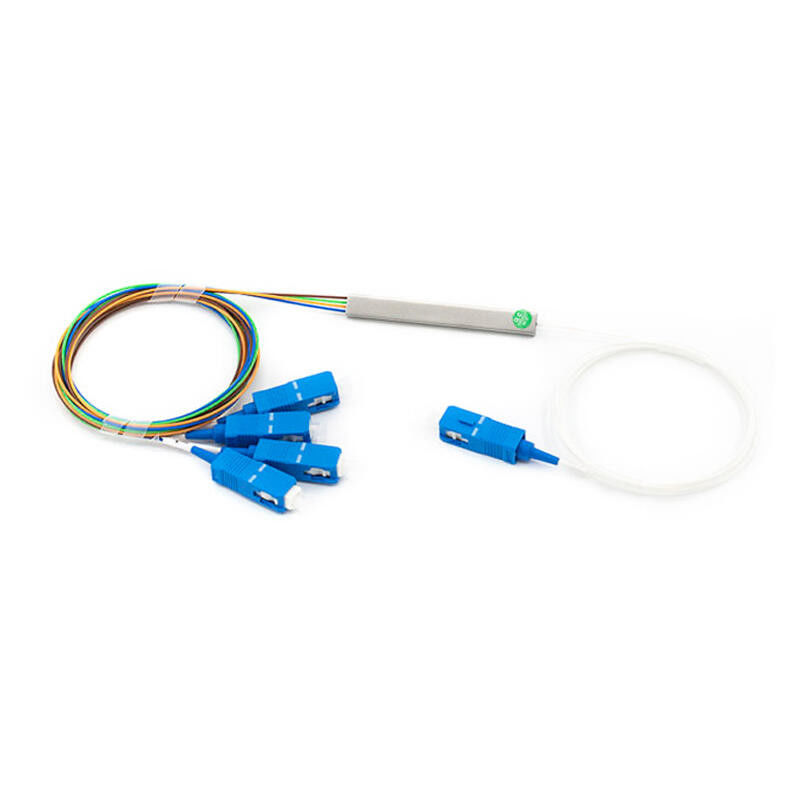

平面の光波回路（PLC）のディバイダーは無水ケイ酸の光学導波管の技術を使用して製造されるタイプの光学力管理装置である。それは小型、高い信頼性、広い作動の波長範囲を特色にし、光シグナル力の分裂を実現するためによいチャネル間の均等性およびPONネットワークで広く利用されている。私達は特定の適用のために合う全一連の1xNおよび2xNディバイダー プロダクトを提供する。すべてのプロダクトはGR-1209-COREおよびGR-1221-COREの条件を満たす。
表1 – 1×N PLCのディバイダー
| 変数 | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 |
| 作動の波長（nm） | 1260~1650 | ||||||
| 繊維のタイプ | G657A1か顧客は指定した | ||||||
| 挿入損失（dB） （P/Sの等級） | 3.8/4.0 | 7.1/7.3 | 10.2/10.5 | 13.5/13.7 | 17/17.4 | 20。/20.4 | 23.8/24.2 |
| 損失の均等性（dB） | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 | 2 | 2.5 |
| 分極の依存した損失（dB） | 0.2 | 0.2 | 0.2 | 0.25 | 0.3 | 0.35 | 0.4 |
| リターン・ロス（dB） （P/Sの等級） | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
| 指向性（dB） | 55 | 55 | 55 | 55 | 55 | 55 | 55 |
| 波長の依存した損失（dB） | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | 0.5 |
| 一定温度（- 40~85 ℃） （dB） | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 |
| 実用温度（℃） | -40~85 | ||||||
| 保管温度（℃） | -40~85 | ||||||
| 装置次元（mm） | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | N/A |
| ミニ モジュール次元（mm） | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x80 | N/A |
表2 – 2×N PLCのディバイダー
| 変数 | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
| 作動の波長（nm） | 1260~1650 | |||||
| 繊維のタイプ | G657A1か顧客は指定した | |||||
| 挿入損失（dB） （P/Sの等級） | 4 | 7.6 | 11 | 14.4 | 17.5 | 21 |
| 損失の均等性（dB） | 0.6 | 1 | 1.2 | 1.5 | 1.8 | 2.2 |
| 分極の依存した損失（dB） | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
| リターン・ロス（dB） （P/Sの等級） | 0.2 | 0.2 | 0.3 | 0.3 | 0.4 | 0.4 |
| 指向性（dB） | 55 | 55 | 55 | 55 | 55 | 55 |
| 波長の依存した損失（dB） | 0.3 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 |
| 一定温度（- 40~85 ℃） （dB） | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 |
| 実用温度（℃） | -40~85 | |||||
| 保管温度（℃） | -40~85 | |||||
| 装置次元（mm） | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 |
| ミニ モジュール次元（mm） | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x80 |
