| 起源の場所: | 中国 |
|---|---|
| ブランド名: | SKYLYNN or OEM, ODM |
| 証明: | ISO, ROHS, CE |
| モデル番号: | GJYFJCH |
| 最小注文数量: | 2KM |
| パッケージの詳細: | 木のドラム、カートン |
| 受渡し時間: | 5-10幾日 |
| 支払条件: | T/T、L/Cの西連合 |
| 供給の能力: | 100,000の中心 |
| モデルいいえ。: | Ftthの屋外のドロップ・ケーブル | 配達: | FOB |
|---|---|---|---|
| 最低順序量: | 1キロメートル | 生産国: | シンセン |
| ハイライト: | FTTHの光ファイバーケーブル空気FIG-8,FTTHの光ファイバーケーブルG657A2,屋外の光ファイバケーブルLSZH 1F |
||

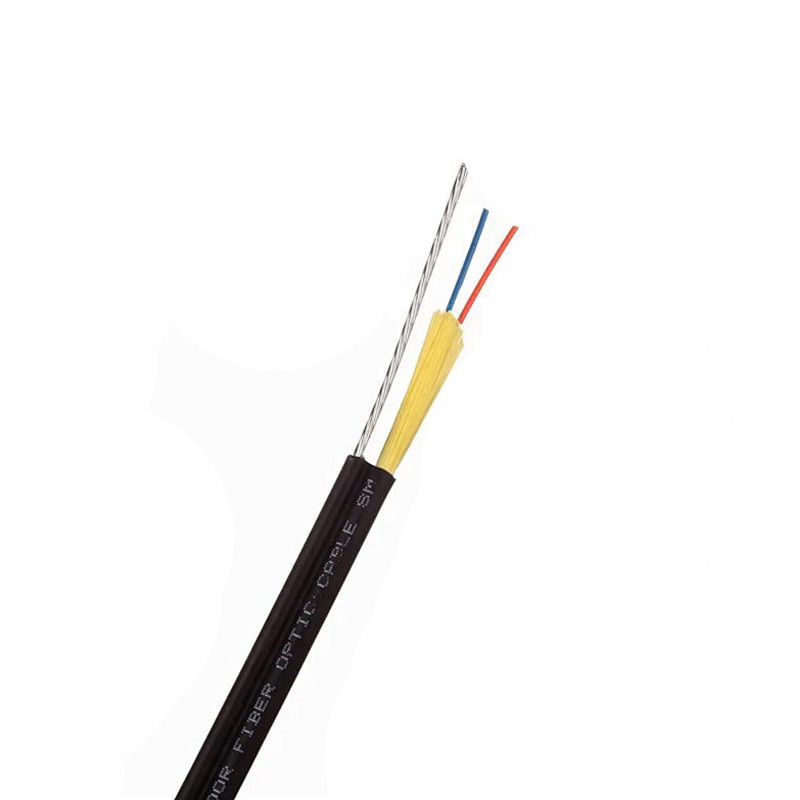

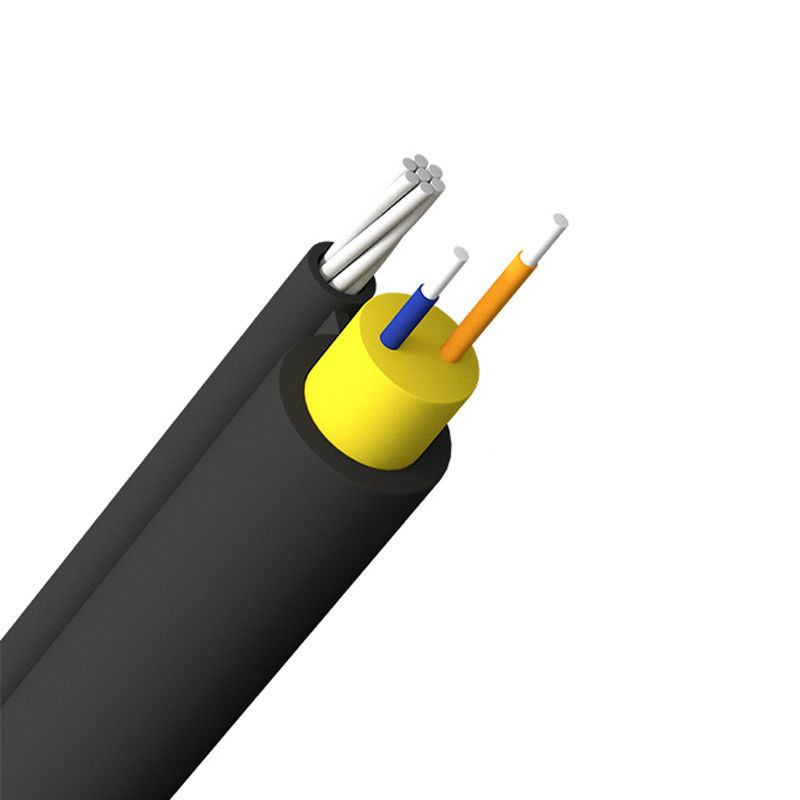

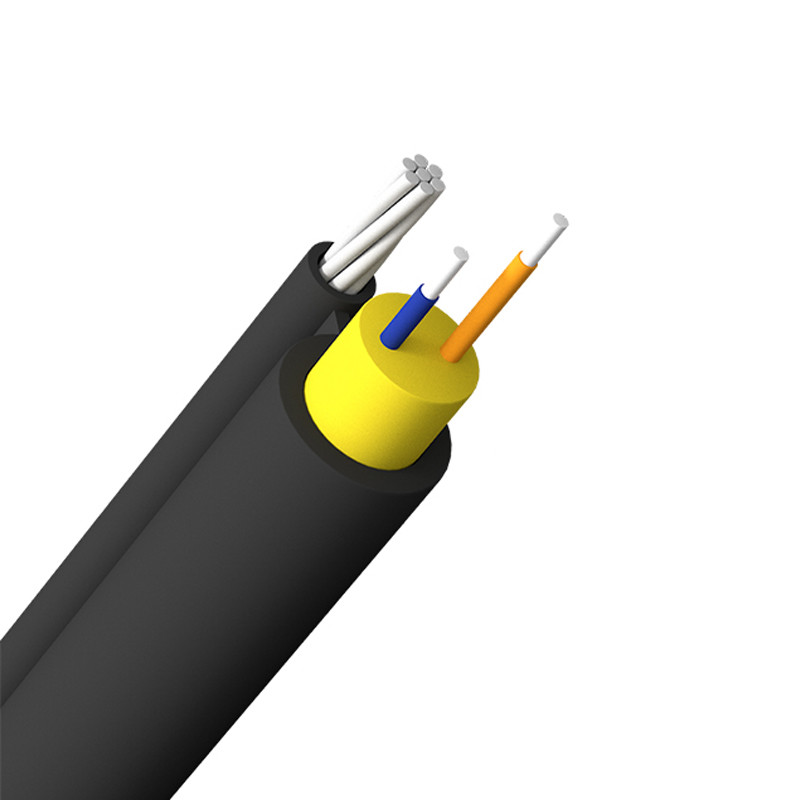

FTTHのドロップ・ケーブルの空気FIG-8円形のタイプ
記述
FTTHのドロップ・ケーブルは光ファイバ・ケーブルの新型である。それは蝶型ケーブルである。それは小さいおよび重量のライトので、家に繊維の適用のために適している。それは場所の間隔に従って高めた構造の効率を切ることができる。
高容量の屋内/屋外FTTHネットワークのために設計したFRP、KFRP、金属または非金属強さメンバーが付いているFTTH繊維のドロップ・ケーブル。
特徴
適用

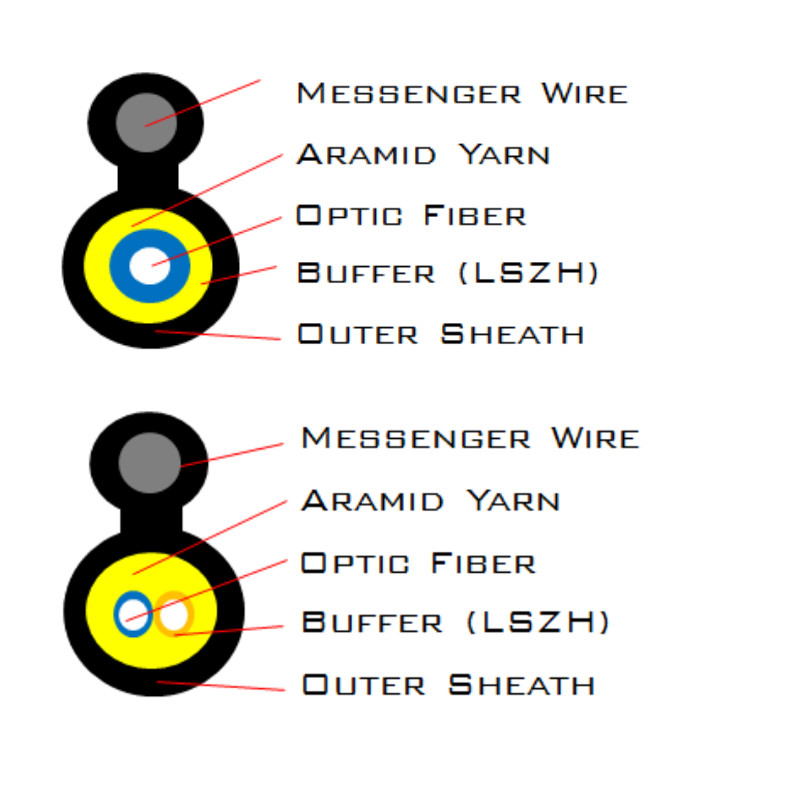

光ファイバケーブルの構造
| 構造 | 材料 | 指定 |
| 空気のタイプ（1C、2C） | ||
| 光ファイバー | 単一モード | G.657A2 |
| 着色された繊維 | 1F:青 2F:青い、オレンジ |
|
| メッセンジャー ワイヤー | 亜鉛は鋼線に塗った | Φ1.1±0.1 |
| 強さメンバー | Aramidヤーン | |
| 外の外装 | 材料 | 屋外LSZH |
| 直径 | 1F直径:3.0±0.1* 5.8±0.2mm Thickenss:0.75±0.1mm 2F直径:3.2±0.1*5.9±0.2mm Thickenss （Avr）:0.55±0.2mm |
|
| 色 | 黒（カーボン2.6±0.2%） | |
| 印が付いていること（インクジェット） | 白い 印は1メートル毎に印刷される |
|
ケーブルの直径及び構造の細部
| 繊維 計算 |
外の直径 （W * H、mm） |
引張強さ （n） |
重量 （網。Kg/km） |
| FIG-8タイプ （非金属） 1F |
3.0±0.1* 5.8±0.2mm | 1,300 （メッセンジャー ワイヤーと） 600 （メッセンジャー ワイヤーと） |
21 |
| FIG-8タイプ （非金属） 1F |
直径: 3.2±0.1*5.9±0.2mm |
1,300 （メッセンジャー ワイヤーと） 600 （メッセンジャー ワイヤーと） |
22 |
繊維の特徴（ITU-T G.657A2）:
| 変数 | 指定 | |
| 減少係数 @ 1310 nm @ 1383 nm @ 1550 nm @ 1625 nm |
≤ 0.350 dB/km ≤ 0.350 dB/km ≤ 0.215 dB/km ≤ 0.350 dB/km |
|
| PMD | ≤ 0.06 dB （ps/km1/2） | |
| 遮断波長 | ≤ 1260 nm | |
| ゼロ分散の波長 | 1300 | 1324 nm | |
| ゼロ分散斜面 | ≤ 0.092 ps/（nm^2.km） | |
| 色彩分散 @ 1285 | 1625 nm @ 1550 nm |
≤ 3.0 ps/（nm^2.km） ≤ 18.0 ps/（nm^2.km） |
|
| モード分野直径@ 1310 nm | 8.7 ± 0.5の㎛ | |
| 中心/覆われた同心性の間違い | ≤ 0.5の㎛ | |
| クラッディングの直径 | 124.6 ± 0.5の㎛ | |
| クラッディングの非環状 | ≤ 0.5% | |
| 第一次コーティングの直径 | 245 ± 10㎛ | |
| 証拠テスト レベル | 100 kpsi、1% | |
| 減少 係数 |
最高。1310nmから1625nmへの | 0.35dB/km |
| 最高。1383nm ±3nm | 0.35dB/km | |
| 最高。1550nm | 0.215dB/km | |
| ケーブルの曲がる損失の減少 | 15のmmの直径、10回転 | 1550nm ≤ Δ 0.03 dB/kmの↓ |
