| 起源の場所: | 中国 |
|---|---|
| ブランド名: | SKYLYNN or OEM, ODM |
| 証明: | ISO, ROHS, CE |
| 最小注文数量: | 2km |
| パッケージの詳細: | 木のドラム、カートン |
| 受渡し時間: | 5-10日 |
| 支払条件: | T/T、L/Cの西連合 |
| 供給の能力: | 100,000の中心 |
| モデルいいえ。: | FTTH GJYFJH | 応用: | FTTH FTTB FTTXネットワーク |
|---|---|---|---|
| 繊維のタイプ: | G657A2 | 製品名: | FTTHの屋内ケーブル |
| 証明: | ISO9001/CE/RoHS | ジャケット素材: | LSZH |
| ハイライト: | G657B3 Ftthの平らなドロップ・ケーブル,G657A2 Ftthのドロップ・ケーブル,ナイロンFtthの平らなドロップ・ケーブル |
||

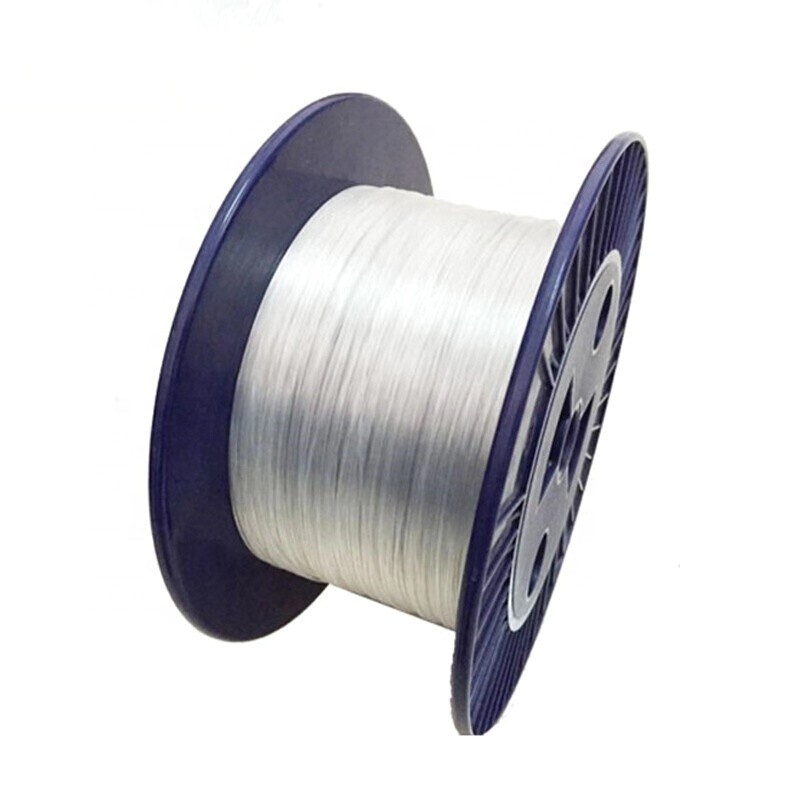

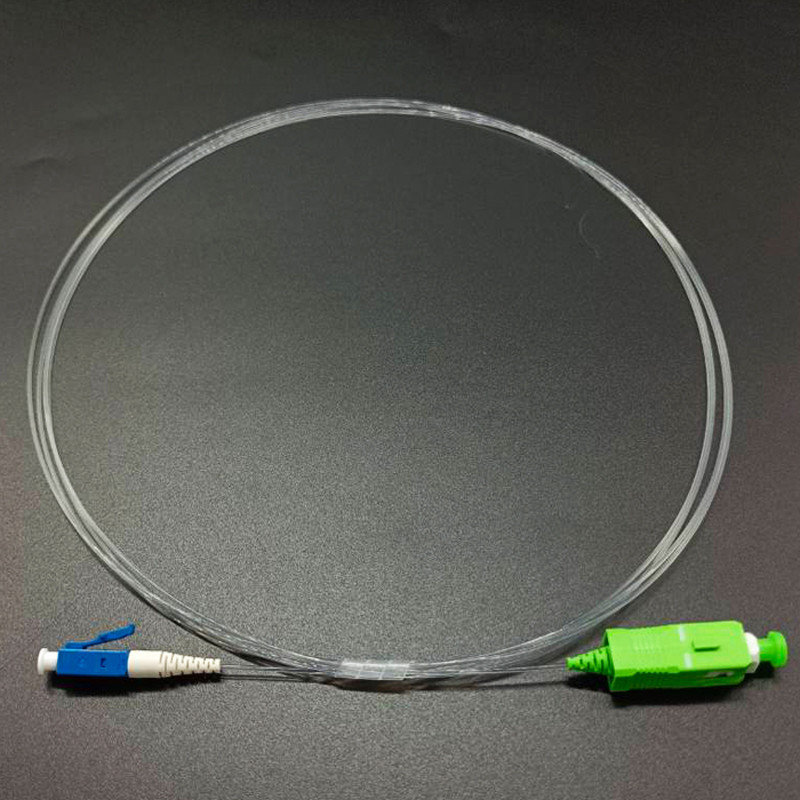

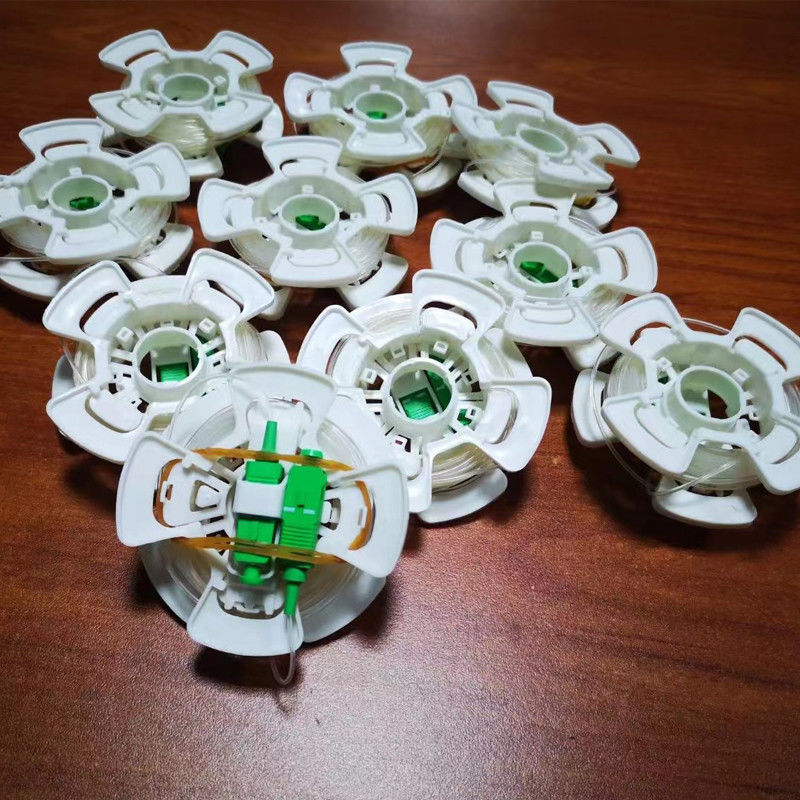

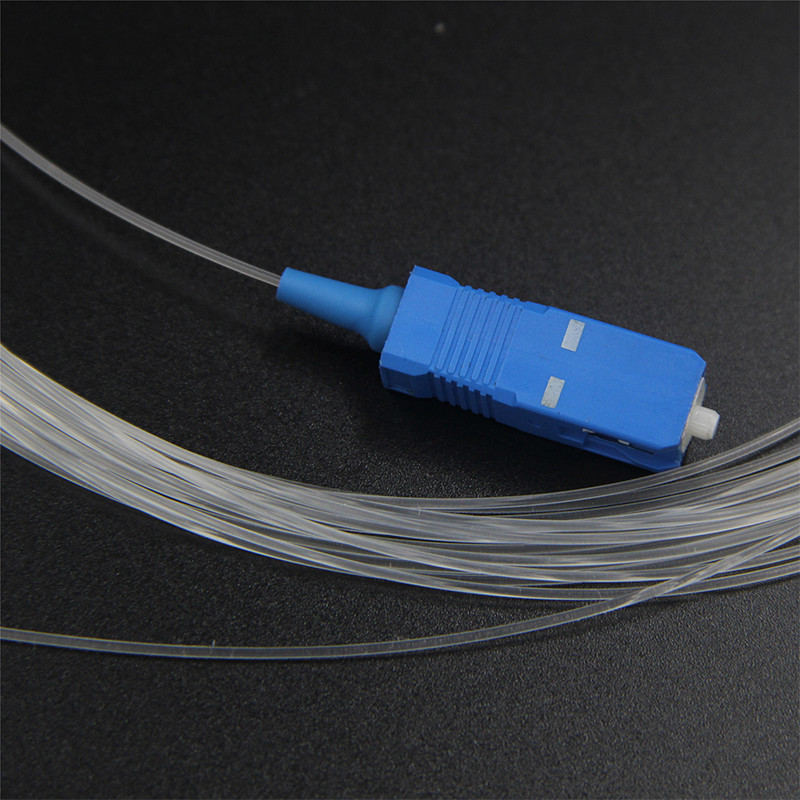

見えない繊維光学のパッチ・コード
1. 革新された家、オフィス、商業店、等の屋内環境を解決しなさい。
2。装飾の効果に対する僅かな影響に影響を与えるか、またはもたらすことなしの完了された装飾の仕事を、損なうことなし。
3。管、穴、リベットおよび他の固定方法を身に着ける無し必要性無し。
4。角ラインに沿って、ドアおよび窓、窓の端、等は家に、繊維を伸ばし、部屋のあらゆるコーナーに伸びる。
5。だけでなく、それは美しい、しかしまた居住者への最低の妨害と迅速かつ簡単に取付け構造の難しさおよび材料のコストを非常に削減できる。
特徴
低い挿入損失のハイ リターンの損失
優秀な機械持久力
高い信頼性および安定性
反復性およびexchangeabilityでよい
適用
繊維光学の通信網
光学アクセス ネットワーク
データ処理 ネットワーク
前提取付け
光学特徴（G657A2）
| 特徴 | 条件 | ある値 | 単位 |
| 幾何学的な特徴 | |||
| クラッディングの直径 | 125.0±0.7 | µm | |
| クラッディングの非環状 | ≤0.7 | % | |
| コーティングの直径 | 245±5 | µm | |
| コーティング/クラッディングの同心性の間違い | ≤12 | µm | |
| コーティングの非環状 | ≤6.0 | % | |
| 中心/クラッディングの同心性の間違い | ≤0.5 | µm | |
| カール | ≥4 | m | |
| 光学特徴 | |||
| 1310nm | ≤0.35 | dB/km | |
| 1383nm | ≤0.35 | dB/km | |
| 1550nm | ≤0.21 | dB/km | |
| 減少 | 1625nm | ≤0.23 | dB/km |
| 減少対波長 | 1525~1575nm | ≤0.02 | MHz*km |
| 最高。相違 | |||
| 1285~1330nm | ≤0.03 | MHz*km | |
| ゼロ分散の波長 | 1300~1324 | nm | |
| ゼロ分散斜面 | ≤0.092 | ps/（nm2*km） | |
| 分極モード分散 | |||
| PMDの最高の個々の繊維 | ≤0.1 | ps/km1/2 | |
| PMDの設計リンク価値 | ≤0.06 | ps/km1/2 | |
| 典型的な力 | 0.04 | ps/km1/2 | |
| ケーブルによって断ち切られる波長 | ≤1260 | nm | |
| モード分野直径 | 1550nm | 9.3~10.3 | µm |
| 1310nm | 8.4~9.3 | µm | |
| グループの屈折率 | 1550nm | 1.467 | |
| 1310nm | 1.466 | ||
| 環境の特徴 | 1310nm、1550nm&1625nm | ||
| 温度の循環 | -60℃への+85℃ | ≤0.05 | dB/km |
| 温度湿気の循環 | -10℃への+85℃、 | ≤0.05 | dB/km |
| 4%から98% RH | |||
| 水液浸 | 23℃、30日 | ≤0.05 | dB/km |
| 乾燥した熱 | 85℃、30日 | ≤0.05 | dB/km |
| 湿気がある熱 | 85℃、85%RH、30日 | ≤0.05 | dB/km |
| 機械指定 | |||
| 証拠テスト | ≥9.0 | N | |
| ≥1.0 | % | ||
| ≥100 | kpsi | ||
| マクロ曲がる引き起こされた損失 | |||
| 1Turns @5mmの半径 | 1550nm | ≤0.15 | dB |
| 1Turns @5mmの半径 | 1625mm | ≤0.45 | dB |
| 1Turns @7.5mmの半径 | 1550nm | ≤0.08 | dB |
| 1Turns @7.5mmの半径 | 1625mm | ≤0.25 | dB |
| 1Turns @10mmの半径 | 1550nm | ≤0.03 | dB |
| 1Turns @10mmの半径 | 1625mm | ≤0.10 | dB |
| コーティングのストリップ力 | 典型的な平均力 | 1.5 | N |
| ピーク力 | ≥1.3 ≤8.9 | N | |
| 動的圧力腐食の感受性変数 | 27 | ||
指定
| 指定 | 単位 | 4F | 6F | 8F | 12F | 24F |
| わずかなケーブルの直径 | mm | 5.8 | 6.2 | 6.8 | 6.6 | 8.2 |
| わずかな重量 | kg/km | 28 | 33 | 36 | 41 | 58 |
| 温度較差 | °C | -10から70 | ||||
| 最高の引きの張力 | N | 600 | 600 | 600 | 600 | 900 |
| 最高。クラッシュの抵抗 | N/100 mm | 500 | 500 | 500 | 500 | 500 |
| 長期クラッシュ | N/100 mm | 250 | 250 | 250 | 250 | 250 |
| Min.曲げ半径–負荷の下の… | mm | 120 | 124 | 136 | 144 | 160 |
| Min.曲げ半径–負荷無し | mm | 89 | 93 | 102 | 108 | 120 |
| 繊維及び管のためのカラー コードを | 、青い、オレンジ、ブラウン、ピンク灰色、白い、赤い、黒い、黄色いすみれ色水緑 | |||||
